EVAporation Modul
Presnosť aj v nepozorovaných momentoch
V analytických bežných laboratóriách je koncentrácia roztokov na definovaný konečný objem jednou z najvykonávanejších ústredných úloh. Tento proces je však tiež plný obrovského potenciálu chýb. Riešením pre spoľahlivé, reprodukovateľné odparovanie so stále vysokou rýchlosťou obnovy je automatizácia.

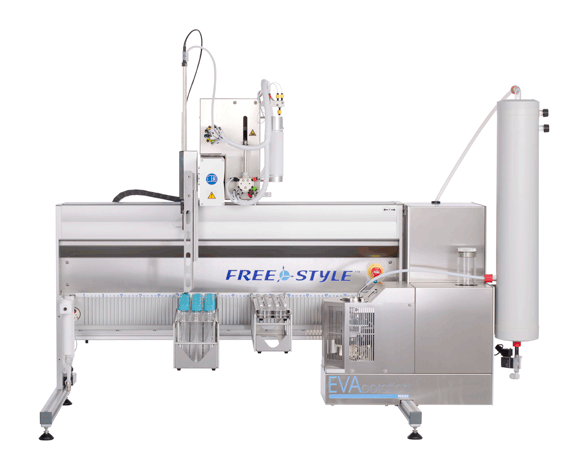

Systém FREESTYLE s modulom EVAporation nepretržite koncentruje všetky typy organických rozpúšťadiel na presný konečný objem medzi 5,0 ml a 0,2 ml, voliteľne s výmenou rozpúšťadla. Konečný objem je možné zvoliť individuálne pre každú vzorku.
Kalibrácia komory EVAporation sa vykonáva automaticky jednoduchým kliknutím myši v softvéri. To je obzvlášť cenné pre certifikované laboratóriá.
Pre EVAporation sa vyžaduje:
- robotická jednotka FREESTYLE BASIC,
- modul EVAporation,
- a prípadne ďalšie moduly v kombinácii.
V module EVAporation sú integrované:

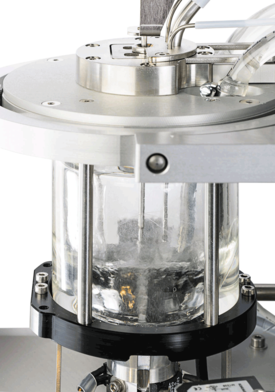

- kónicky tvarovaná komora EVAporation pre rýchle, nízke straty a presné odparovanie,
- senzory pre presné riadenie procesu,
- membránové čerpadlo s inteligentným riadením podtlaku,
- uzavretý systém vykurovania na ohrev odparovacej banky,
- kondenzátor na regeneráciu rozpúšťadla.
Voľba princípu odparovania
- podobný princípu rotačného výparníka s riadeným ohrievaním vzorky prostredníctvom uzavretého vodného cyklu a následnou aplikáciou vákua,
- odfukovanie dusíkom,
- kombinácia oboch princípov.
Výber rozpúšťadiel
- výmena rozpúšťadla kvapalina / kvapalina,
- výmena rozpúšťadla do sucha / absorpcia v novom rozpúšťadle,
- pripojenie pre 3 rozpúšťadlá alebo rozšíriteľné na 6 alebo dokonca 15 rozpúšťadiel.
Výber veľkosti počiatočnej vzorky a konečného objemu
- Objemy vzoriek až do 350 ml je možné sústrediť do jednej operácie. Vzorka sa nasáva v dávkach do menšej vysoko výkonnej komory EVAporator pomocou vákua. FREESYLE rozpozná, kedy celá vzorka dosiahla vákuovú komoru.

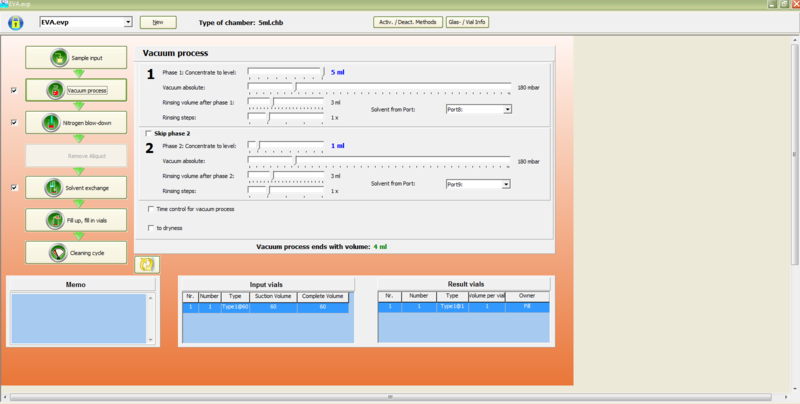

- Akýkoľvek objem medzi 5,0 ml a 0,2 ml je možné definovať individuálne pre každú vzorku pomocou softvérovo riadených senzorov. Následne je možné zmiešať vzorky s rôznymi koncovými objemami v rámci jednej sekvencie vzoriek.
- Výsledky sa presne plnia do fliaš alebo sa dávkujú v alikvotných koncentrátoch do voľne vybraných pohárov (napr. do uzavretých fľaštičiek s plynovou chromatografiou).
Žiadna krížová kontaminácia
- Oplachovanie komory EVAporation počas procesu, obzvlášť intenzívne tesne pred dosiahnutím zvoleného konečného objemu.
- Opláchnutie komory EVAporation a všetkých častí, ktoré sú kontaminované vzorkou po ukončení procesu.
Kompletný prenos analytov

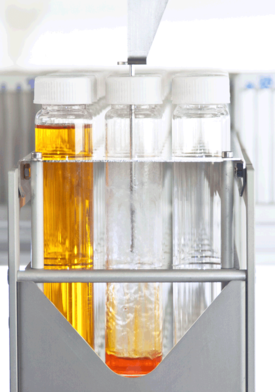

Pomocou ihly s dvoma stenami a zvoleného rozpúšťadla sa všetky analyty umyjú pod tlakom z celej steny nádoby so vzorkou. Analyty sa potom prenesú do komory EVAporation.
Kombinácie

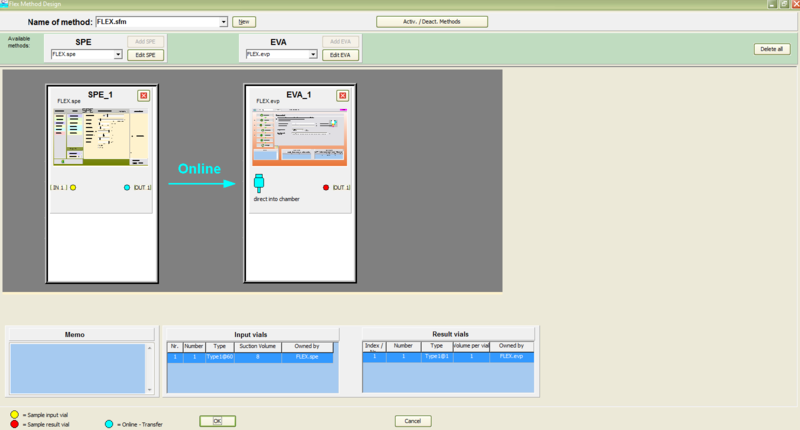

Moduly systému FREESTYLE je možné používať jednotlivo alebo v kombinácii. Požadované kroky spracovania sú vybrané v softvéri a integrované do metódy. Preto sú eliminované medzikroky a procesné reťazce v rámci prípravy vzorky je možné ľahko a spoľahlivo automatizovať, respektíve je možná úplná automatizácia procesu.
Bežne zvolené kombinácie:
FREESTYLE BASIC kombinovaný s modulom GPC- a EVAporation na čistenie pomocou gélovej permeačnej chromatografie (t. j. na analýzu rezíduí pesticídov, PAH a dioxíny / PCB). Tu napr. hlavná frakcia GPC môže byť prevedená do komory EVAporation online, kde bude koncentrovaná.
FREESTYLE BASIC v kombinácii s modulom SPE- a EVAporation na automatizáciu procesov SPE (t. j. vzoriek životného prostredia). Týmto sa eluáty SPE eluujú online do komory modulu EVAporation a koncentrujú sa.
FREESTYLE BASIC v kombinácii s modulmi SPE a / alebo GPC, modulmi EVAporation a HPLC Direct Injection pre priamy prenos dokonale pripravenej vzorky do HPLC.
FREESTYLE XANA v kombinácii s modulom EVAporation pre EVAporation po procese SPE pre vzorky vody od 1 L do 10 L a naplnenie pripravenej vzorky do GC liekovky pripravenej na následnú analýzu.
