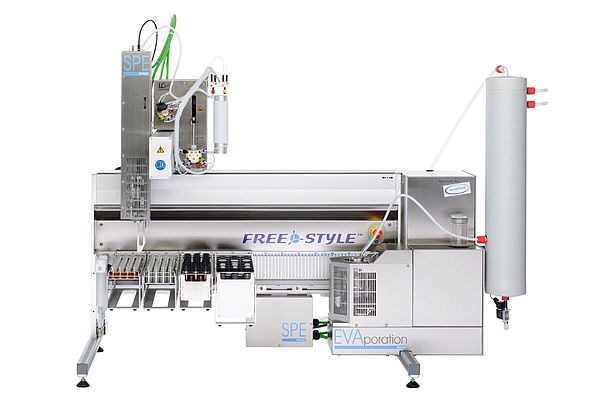

Automated Solid Phase Extraction (SPE)

Modul FREESTYLE SPE - dômyselný princíp
Takmer v každom analytickom laboratóriu sa vzorky rutinne čistia pomocou stĺpcov SPE, aby sa získali čisté roztoky pre následnú analýzu alebo koncentráciu analytu. Automatizácia je dokonalým riešením na zjednodušenie týchto bežných pracovných krokov, na získanie reprodukovateľnosti výsledkov a na získanie dobrých výťažkov.

FREESTYLE SPE má jedinečné možnosti prípravy vzoriek pomocou extrakcie na pevnej fáze (SPE). Každú manuálnu metódu SPE, ktorá sa už osvedčila v laboratóriu, je možné automatizovať rýchlo a ľahko. Oblasti použitia sú široké: od mykotoxínov a analýzy životného prostredia až po forenzné aplikácie a vzorky dopingovej kontroly.

Pozitívny tlak robí rozdiel
Najdôležitejšou vlastnosťou modulu FREESTYLE SPE je pevné spojenie stĺpca SPE s robotickým ramenom, ktoré drží stĺpce SPE vzduchom a kvapalinou. Robotické rameno je spojené so vstrekovacím čerpadlom a ventilovým systémom pomocou integrovanej trubice. Táto jednotka umožňuje presun stĺpcov SPE na akékoľvek miesto na platforme a otvára úplne nové možnosti automatizácie.

Toto pripojenie navyše umožňuje riadené použitie tlaku až do 4 barov. Pomocou tohto pretlaku je možné pretlačiť kolónami veľa vzoriek, ktoré by inak blokovali kolóny v dôsledku ich viskozity alebo v nich obsiahnutých suspendovaných častíc.
V takomto uzavretom systéme môže dôjsť k permanentnej regulácii tlaku počas plnenia a elúcie vzorky. Spracovanie vzorky sa ukončí, ak dôjde k prekročeniu tlaku; jednotka sa sama vyčistí a potom pokračuje ďalšou vzorkou. Takto je možné spracovávať dlhé sekvencie vzoriek počas noci bez nebezpečenstva zablokovania systému a čakania na nápravu. FREESTYLE označuje problematické vzorky v zozname sekvencií, ktoré môže užívateľ ľahko identifikovať a potom znova spracovať.
Vďaka tesnému spojeniu je možné veľmi presne regulovať prietoky. To je obzvlášť dôležité pre presnú elúciu.

Ventil
Žiadna krížová kontaminácia. Konštrukciou systému a jeho špeciálne vybraných komponentov, ako sú ventily a ihly, ako aj integrovanými krokmi čistenia je spoľahlivo zabránené krížovej kontaminácii.

Flexibilné formáty stĺpcov v jednom stojane.

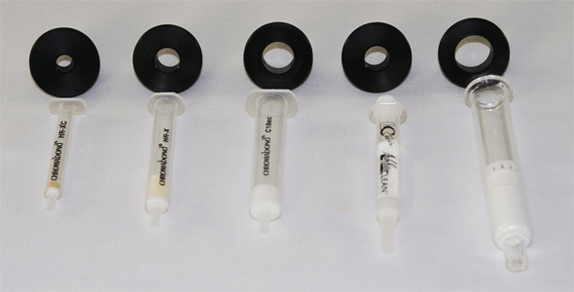

FREESTYLE SPE spracováva rôzne SPE kolóny od 1 do 15 ml.

Opakovane použiteľné adaptéry umožňujú ľahko vymeniteľnú a zmiešanú konfiguráciu pre všetky typy stĺpov, takže je potrebný iba jeden univerzálny stojan.

Šírka pásma použiteľných kolón sa pohybuje od 1 ml SPE kolóny po veľkoobjemové sklenené kolóny:

Všetky SPE kolóny 1 ml, 3 ml, 6 ml až 15 ml
Všetky štandardné imunoafinitné kolóny (1 ml / 3 ml)
Sklenené kolóny o maximálnych rozmeroch 105 x 17,5 mm inr. D, asi 19 ml

Flexibilné načítanie vzorky
Veľmi flexibilným zavedením vzorky vzniká veľa rôznych možných aplikácií: od veľkého objemu až do 100 ml pri analýze mykotoxínov až po iba niekoľko µL, napr. pri súdnom lekárstve.

Technológia FREESTYLE ponúka vhodné riešenie pre každú aplikáciu, ktoré je možné jednoducho zvoliť zo softvéru počas nastavovania metódy.

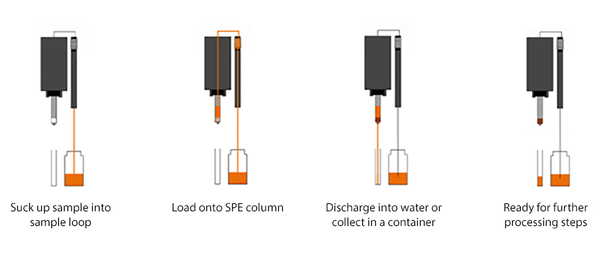

Vkladanie vzoriek veľkoobjemových vzoriek
Tieto vzorky (do asi 100 ml) sa ideálne nasávajú cez ihlu (prvá os z) do slučky pre vzorky (potenciálne niekoľkokrát) a potom sa plnia na stĺpec SPE (druhá os z).

Plnenie maloobjemových vzoriek (napr. 500 µL)
Kolóna je kondicionovaná a umiestnená do premývacieho portu. Tam sa malý objem vzorky (napr. 500 ul) priamo pipetuje s ihlou na kolónu. Jednotka SPE potom zaberie stĺpec a proces pokračuje.

Plnenie a priame / paralelné vypúšťanie vzorky
Vzorky až do 60 ml je možné vložiť priamo do kolóny SPE prostredníctvom ihly na vzorky bez pohybu robotickej jednotky v smere osi z a potom ich odložiť do susednej analytickej nádoby.

Flexibilná elúcia
Elúciu zo stĺpca SPE možno vykonať mnohými spôsobmi. Možno uskutočniť aj dosť zložité elučné postupy. Rôzne postupy sú v softvéri uložené ako makro a je možné ich tak ľahko integrovať do metódy. Výber rôznych stojanov uľahčuje elúciu do rôznych nádob, napr. do 2 ml alebo 5 ml odmernej banky, keď je požadovaný definovaný konečný objem.

Štandardné postupy
Eluujte s jedným rozpúšťadlom do jednej nádoby.
Elúcia pomocou niekoľkých rozpúšťadiel do rôznych nádob.

Špeciálne postupy
Eluujte s jedným rozpúšťadlom do niekoľkých nádob rovnakej veľkosti (až 10 nádob). Každá injekčná liekovka je naplnená na maximum pred naplnením ďalšej injekčnej liekovky.
Elúcia pomocou niekoľkých rozpúšťadiel do jednej nádoby.
Priama elúcia do komory EVAporation

Iba FREESTYLE to umožňuje
Vzorka môže byť eluovaná priamo do komory EVAporation s následnou koncentráciou a ak je to potrebné, vrátane výmeny rozpúšťadla. Po EVAporácii môže byť vzorka naplnená do liekovky s GC, pripravenej na následnú analýzu. Alternatívne je možné vzorku injikovať priamo z komory EVAporation do HPLC pomocou modulu FREESTYLE Direct Injection, ktorý umožňuje úplnú automatizáciu procesu. Výsledkom je hotový chromatogram.

Udržateľný, intuitívny softvér
Prehľadne usporiadaný softvér s prepracovaným farebným kódom umožňuje vytváranie metód do PC - to znamená, že takmer každá manuálna metóda môže byť priamo prevedená do automatizovaného procesu.

Z tohto dôvodu je možné jednotlivé kroky zvoliť v rámci metódy na jeden ťah a pustiť a použiť v ľubovoľnej kombinácii a opakovaní. Jednoduchým pohybom pruhov je možné upraviť parametre ako hlasitosť alebo rýchlosť. Pre vašu kontrolu sa hodnota zobrazí ako obrázok.

Softvér FREESTYLE je zahrnutý v základnej cene systému a bude sa neustále vyvíjať. Aktualizácie aj aktualizácie sú vždy bezplatné.

Niekoľko príkladov použitia

Steroidy v krmive pre zvieratá
Vďaka úprave softvéru FREESTYLE je možné automaticky spracovávať dve extrakcie pevnou fázou („Dual-SPE“) s rôznymi formátmi stĺpcov. Piesty špeciálne vyvinuté na zníženie mŕtveho objemu kolón SPE na minimum vedú k vyšším prietokom a skráteniu času procesu na vzorku.

Kriminalistické vyšetrovania
Aj veľmi ťažké matice, ako napríklad mozgové alebo podobné matice, je možné automaticky spracovať naložením vzorky do obojsmernej SPE (extrakcia na pevnej fáze) bez dozoru počas 24 hodín a 7 dní v týždni. Vďaka jedinečnému postupu vzorka nikdy nevstúpi do robotického systému, takže je možné vylúčiť krížovú kontamináciu.

Analýza mykotoxínov
Zdĺhavé úlohy nie sú pre systém FREESTYLE problémom. Tieto úlohy sú spracovávané spoľahlivo a dôsledne počas dňa, noci a cez víkend. Okrem imunoafinitných a SPE kolón od LCTech je možné FREESTYLE SPE použiť pre všetky typy mykotoxínových kolón popredných výrobcov.

Metóda H53
V kombinácii s modulom EVAporation spoločnosť FREESTYLE SPE vykonala úplné vyčistenie na analýzu uhľovodíkov minerálneho oleja: extrakcia, koncentrácia na 1 ml a plnenie pripravenej vzorky do fľaštičiek s GC. Kroky procesu je samozrejme možné prevádzkovať osobitne.

Pre kroky čistenia odporúčame stĺpce Florisil Elufix.

Suspendované častice v riečnej vode
Suspendované častice vo vode môžu ľahko stopovať alebo blokovať povrch SPE kolóny. Vo väčšine prípadov FREESTYLE tlačí tieto suspendované častice riadené cez kolónu pomocou pretlaku 4 bar. Typ elúcie je ľubovoľne voliteľný. Veľké objemy vzoriek od 1 do 10 litrov je možné ľahko automatizovať pomocou robotického systému na analýzu vody FREESTYLE XANA.

Vysoká priepustnosť dopingovej kontroly
So vzorkami moču závodných koní sa ťažko manipuluje, pretože kolóna môže byť upchatá kvôli viskozite vzorky. Samotná kontrola tlaku nestačí. Softvér FREESTYLE má vynikajúce riešenie: Ak dôjde k zablokovaniu stĺpca kvôli vlastnostiam moču, spracovanie sa ukončí, vzorka sa vyznačí v zozname sekvencií a systém pokračuje so spracovaním ďalšej vzorky! Takéto funkcie realizujú automatizáciu typu end-to-end bez výpadkov.
